LPS03系列C級太陽總輻射傳感器

根據ISO 9060:2018，PYRAsense03系列的 LPS03… 是新的“Spectrally Flat”C級總輻射傳感器。其中3個內置溫度、濕度和壓力傳感器檢測傳感器的工作條件。調平裝置，即使有防紫外線防護屏也能看到，加上傾斜角度選項，用戶可以識別正確的位置。RS485 Modbus RTU輸出電流隔離+可選模擬輸出，傳感器靈活且易于集成在外部系統中。基于熱電堆，LPS03… 的設計符合WMO規范和IEC 61724-1對C級光伏系統的要求。使用PC應用軟件DATAsense，可以配置傳感器，實時測量，并將連接期間檢測到的值保存在文件中。

使用應用軟件DATAsense，可以配置傳感器（例如：Modbus參數、模擬輸出的測量范圍等）、實時監測、記錄連接期間檢測值。

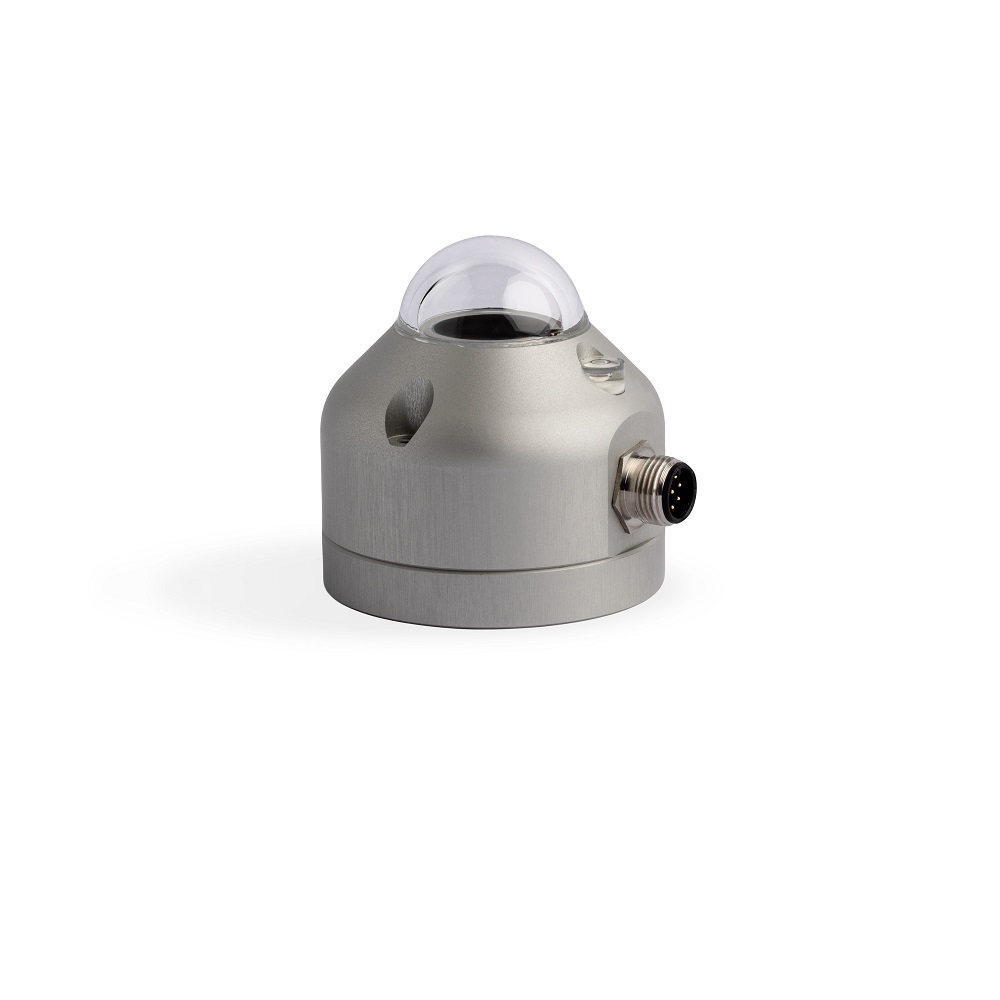

產品圖片1

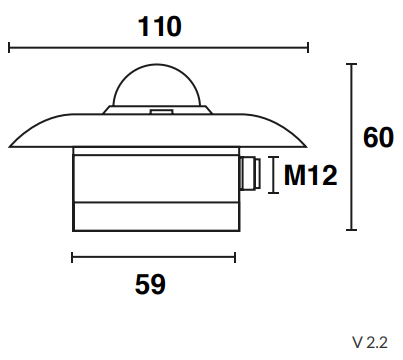

產品圖片2
產品圖片3

技術參數：

傳感器熱電堆
測量范圍-200…4000 W/m2
模擬輸出的范圍用戶可配置 （默認0…2000 W/m2）
分辨率0.1 W/m2
視角2πsr
光譜范圍（50％）300…2800 nm
輸出RS485 Modbus-RTU（隔離）
可選模擬輸出4…20mA（默認）， 0…20mA，0…1V，0…5V或0…10V
電源RS485輸出：7…30 Vdc
模擬輸出：10…30 Vdc （0…10V輸出電源：15…30 Vdc）
功耗15 mA @ 24 Vdc
連接5針M12插頭（RS485Modbus-RTU輸出）
8針M12插頭（模擬輸出）
重量約230克
工作條件-40…+80℃/0…100%RH
氣泡水平精度<0.2°
防護等級IP67
MTBF>10年
材料外殼：陽氧化鋁
屏幕：ASA
圓頂：光學玻璃


Class A,Class B，Class C 三個級別太陽總輻射表技術參數對照表：

型號

LPS10...

LPS02...

LPS03...

對應ISO9060:2018 標準分類

Class A

Class B

Class C

光譜范圍 (50%點)

283-2800nm

283-2800nm

300-2800nm

響應時間 (95%)

<2s

< 10s

<18S

測量范圍W/㎡

-200-4000

-200-4000

-200-4000

零點漂移 a) 熱輻射@200W/㎡

<±7W/m2

<± 10W/㎡

< ±15 W/㎡

零點漂移 b) 溫度變化 @5 K/h

<±2W/m2

< ±4W/㎡

< ±4W/㎡

不穩定性 (變化/年)

< 0.5%/year

< 1%/year

< 1%/year

非線性

< 0.2%

< 1%

< 1%

光譜誤差

< 0.2%

< 0.5%

< 1%

傾斜響應

< 0.2%

< 1%

< 1.5%

溫度響應(-10~ +40°C)

<  0.5%

< 1.5%

< 2%

靈敏度μV/W/㎡

6~12

6 ~ 12

5 ~ 15

探測器類型

熱電堆

熱電堆

熱電堆


訂貨代碼：

型號

信號輸出

LPS030P0

mV信號輸出

LPS030C0

2線4~20mA

LPS03M00

Modbus RTU

LPS03M0T

Modbus RTU+傾斜角度測量功能

LPS03MA0

Modbus RTU+0/4-20mA、0-1V/5V/10V

LPS03MAT

Modbus RTU+0/4-20mA、0-1V/5V/10V，+傾斜角度測量功能
